Calcolatori analogici per radioamatori

Con l'avvento della Electrical Age gli strumenti di calcolo analogici dovettero affrontare nuove sfide.

L'esigenza di rendere accessibili i calcoli a tecnici privi di istruzione matematica portò alla diffusione di nomogrammi e slide charts.

Regoli calcolatori Storia dei regoli - Tutorial sul loro uso

Con la scoperta dell'elettricità e delle sue applicazioni in campo elettronico i regoli calcolatori vennero dotati di scale studiate per risolvere i nuovi problemi di capacità, impedenza, resistenza ecc.
Il loro sviluppo è ben illustrato in questa pubblicazione.

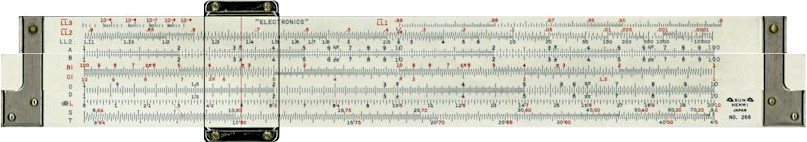

Regolo calcolatore per ingegneri elettronici Hemmi 266, simulazione virtuale

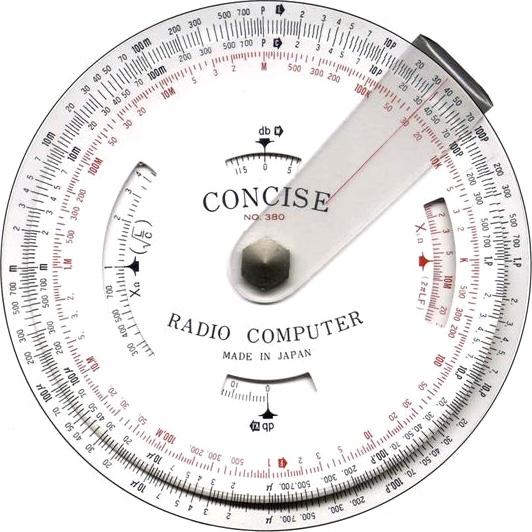

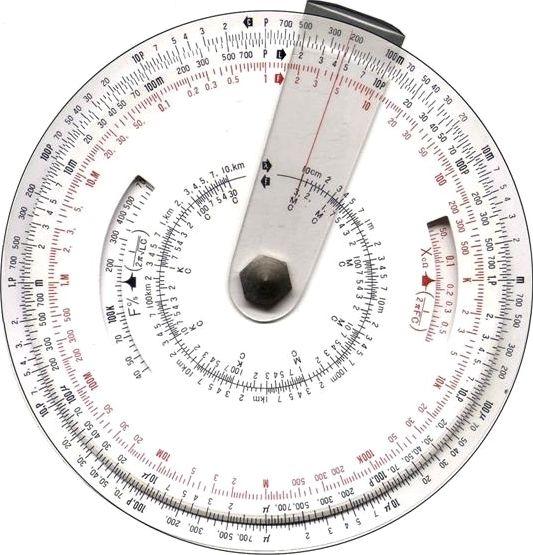

Regolo Concise - Front Regolo Concise - Rear

Fronte e retro del regolo calcolatore Concise Radio

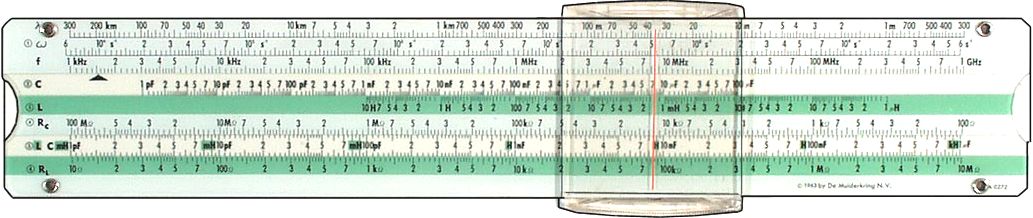

Regolo IWA

Regolo specialistico per progettisti radio IWA 0272

In questi campi però, diversamente della progettazione tradizionale, anche i semplici tecnici e appassionati di radio comunicazione devono continuamente risolvere problemi matematici. Il regolo è un calcolatore universale e al pari delle attuali calcolatrici richiede un operatore che conosca le formule necessarie e le sappia impostare sullo strumento.

La diffusione della radio portò ampie fasce di popolazione ad auto-costruirsi gli apparati. Erano chiamati "makers", manualmente molto capaci ma privi di formazione matematica. Per realizzare una radio in casa occorreva uno strumento più semplice dei regoli calcolatori, simile alle nostre app o programmi specifici per computer.

Nel mondo analogico questo servizio venne svolto da nomogrammi e slide chart, impostati per risolvere singoli problemi senza doverne conoscere l'equazione matematica.

Nomogrammi Introduzione alla nomografia

La nomografia, meglio illustrata nella sezione dedicata, ha permesso a tutti di calcolare facilmente anche senza conoscenze matematiche.

Il nomogramma è costituito da tre o più scale graduate: nelle esterne si identificano i valori del problema da risolvere e, congiungendoli con una retta, si legge il risultato all'incrocio con la scala centrale.

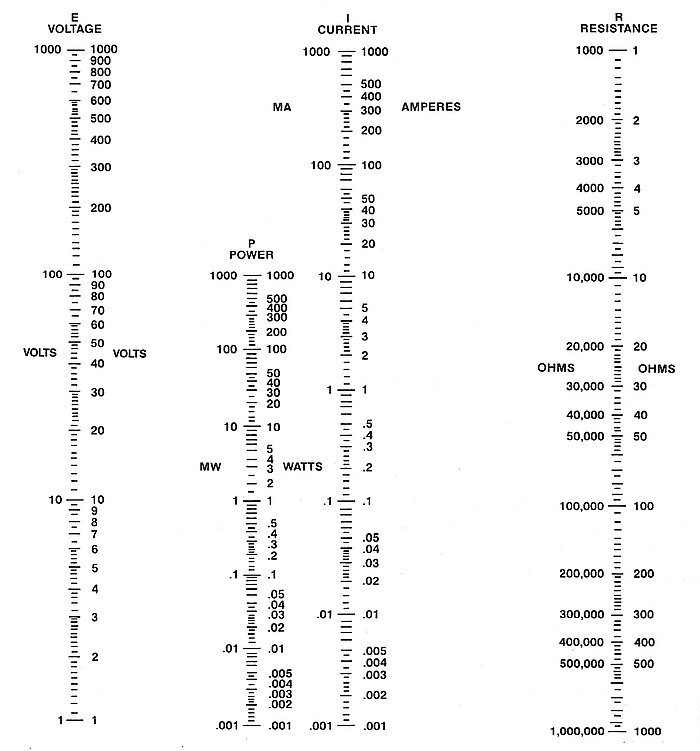

Legge di Ohm

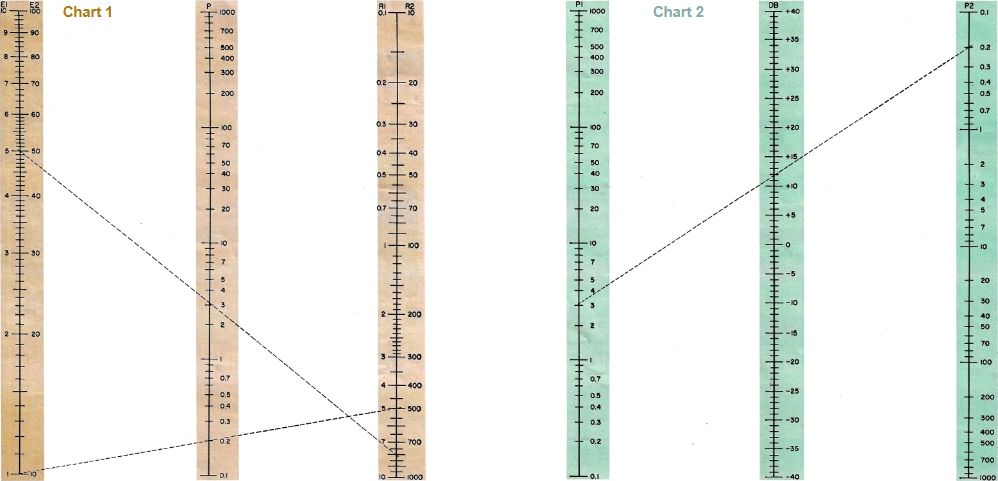

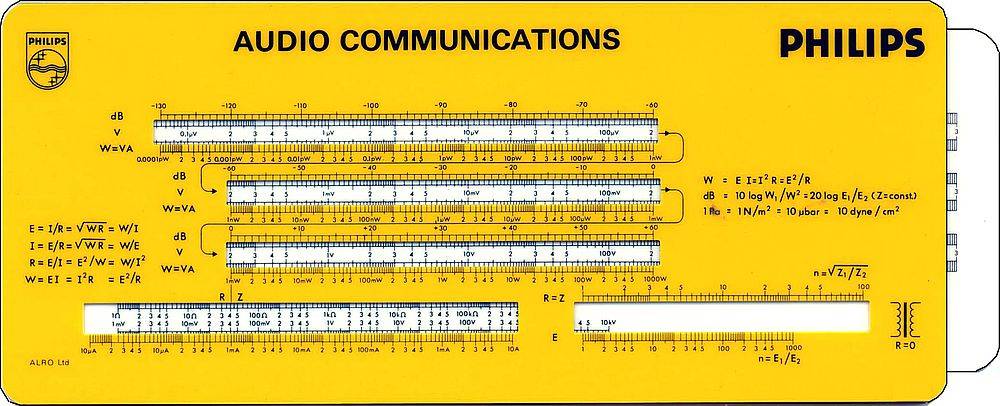

Relazioni fra potenza e decibel

Valori C e L dei circuiti risonanti

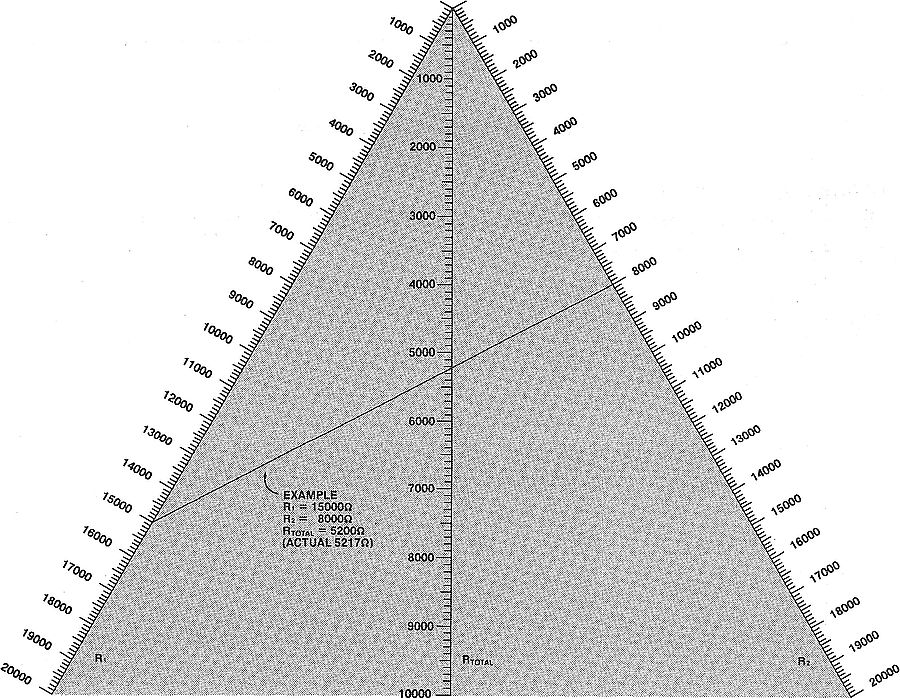

Calcolo della resistenza

Ogni nomogramma risolve un problema specifico e si pubblicavano in varie raccolte, dei veri calcolatori di carta come il classico Electronic Engineering Nomograms.

La Smith Chart, la cui complessità esula da questa panoramica, ha un'intrfaccia grafica così pratica da essere ancora oggi utilizzata per trovare i parametri della trasmissione in radiofrequenza.

Slide Charts Storia delle slide chart

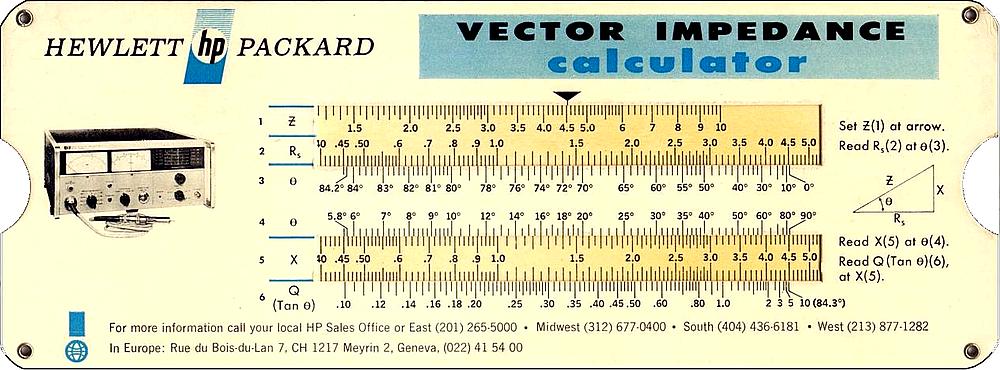

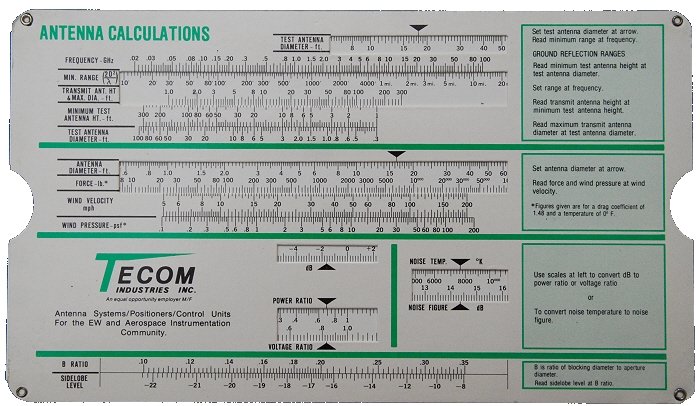

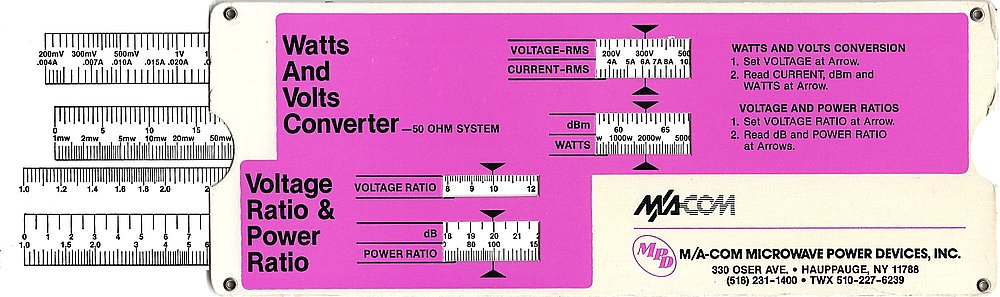

I nomogrammi vengono spesso inseriti in copertine di cartoncino, chiamate slide charts, in modo che il loro utilizzo sia a prova di errore. Equivalgono alle moderne app per smartphone

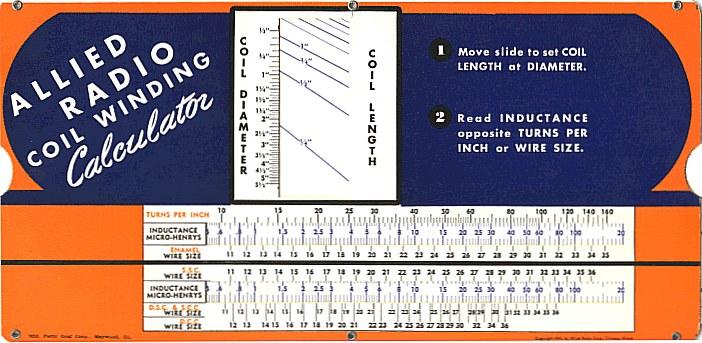

Coil winding slide chart
